鸿蒙开源第三方组件——加载动画库AVLoadingIndicatorView
前言
基于安卓平台的加载动画库AVLoadingIndicatorView（Android-AVLoadingIndicatorView），实现了鸿蒙化迁移和重构，代码已经开源到（ISRC_OHOS/AVLoadingIndicatorView_ohos），欢迎各位下载使用并提出宝贵意见！
背景
服务器在加载数据的时候有时需要等待一段时间，加载动画可以缓解用户等待过程中的焦虑情绪，使等待过程变得更加友好、流畅。AVLoadingIndicatorView是一个开源的加载动画库，通过动画库的调用，可以实现各种各样的加载效果。
组件功能展示
1. 动画效果
在原Android版本中，本组件库中共有28个加载动画，鸿蒙版本的组件库成功实现其中21种动画效果。由于鸿蒙系统部分API功能缺失，目前有7个动画效果未成功迁移。

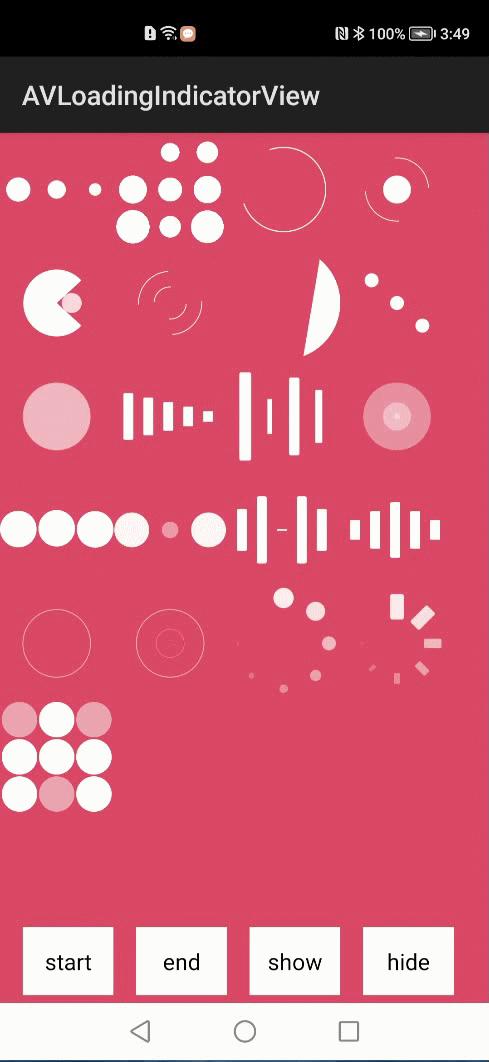

图1所示为鸿蒙平台的AVLoadingIndicatorView的动画效果展示，可分为6行4列，动画效果的对应名称（从左至右）如下：
Row 1
BallPulseIndicator，BallGridPulseIndicator，BallClipRotateIndicator，BallClipRotatePulseIndicator
Row 2
PacmanIndicator，BallClipRotateMultipleIndicator，
SemiCircleSpinIndicator，BallRotateIndicator
Row 3
BallScaleIndicator，LineScaleIndicator，LineScalePartyIndicator，BallScaleMultipleIndicator
Row 4
BallPulseSyncIndicator，BallBeatIndicator，LineScalePulseOutIndicator，LineScalePulseOutRapidIndicator
Row 5
BallScaleRippleIndicator，BallScaleRippleMultipleIndicator，BallSpinFadeLoaderIndicator，LineSpinFadeLoaderIndicator
Row 6
BallGridBeatIndicator
2. 动画控制效果
AVLoadingIndicatorView组件支持对各加载动画的效果进行控制，控制类型分为4种：动画启动、动画停止、动画显示和动画隐藏。动画启动和动画停止相互关联，二者用于控制动画是否运行；动画显示和动画隐藏相互关联，二者用于控制动画是否出现，控制效果如下图所示。
Sample解析
本组件库中的每个动画都有启动、停止、隐藏和显示四种控制效果。为了方便调试和演示，Sample中将所有动画的对象放入同一个list，通过四个不同的按钮，控制所有动画同时启动、停止、隐藏和显示，效果如图2所示。
下面介绍控制所有动画同时启动、停止、隐藏和显示的步骤：
- 导入AVLoadingIndicatorView类
import com.wang.avi.AVLoadingIndicatorView;2. 动画添加到Layout
此处需要将所有动画添加到Layout中，并将各动画的对象放入同一list（即代码中的animatorList）。
//以BallPulseIndicator为例
myLayout.addComponent(ballPulseIndicator);//BallPulseIndicator添加到Layout
animatorList.add(ballPulseIndicator);//BallPulseIndicator对象放入list
//以BallGridPulseIndicator为例
myLayout.addComponent(ballGridPulseIndicator);
animatorList.add(ballGridPulseIndicator);
3. 设置四个按钮，用以控制所有动画同时启动、停止、隐藏和显示。
以“启动”效果为例，startBtn按钮设置了Click监听，按下按钮时，会执行startAllAnimator()方法，startAllAnimator()方法中借助for循环，遍历animatorList中的每一个动画的对象，并调用每个对象的start()方法，达到动画启动的效果。
//按钮监听
startBtn.setClickedListener(component-> startAllAnimator(animatorList));//启动
endBtn.setClickedListener(component-> stopAllAnimator(animatorList));//停止
hideBtn.setClickedListener(component-> hideAllAnimator(animatorList));//隐藏
showBtn.setClickedListener(component-> showAllAnimator(animatorList));//显示
//start
private void startAllAnimator(ArrayList<AVLoadingIndicatorView> avLoadingIndicatorViews){
for (int i = 0; i < avLoadingIndicatorViews.size(); i++) {
avLoadingIndicatorViews.get(i).start();//启动
}
}
//stop
private void stopAllAnimator(ArrayList<AVLoadingIndicatorView> avLoadingIndicatorViews){
for (int i = 0; i < avLoadingIndicatorViews.size(); i++) {
avLoadingIndicatorViews.get(i).stop();//停止
}
}
//hide
private void hideAllAnimator(ArrayList<AVLoadingIndicatorView> avLoadingIndicatorViews){
for (int i = 0; i < avLoadingIndicatorViews.size(); i++) {
avLoadingIndicatorViews.get(i).hide();//隐藏
}
}
//show
private void showAllAnimator(ArrayList<AVLoadingIndicatorView> avLoadingIndicatorViews){
for (int i = 0; i < avLoadingIndicatorViews.size(); i++) {
avLoadingIndicatorViews.get(i).show();//显示
}
}
Library解析
1. 功能实现
每个动画效果的绘制都需要执行初始化设置、添加绘画任务、创建动画三个步骤，下面以BallPulseIndicator为例对这三个步骤进行详细介绍。
(1) 初始化设置
声明setPaint()，setBound()，draw()方法。
public BallPulseIndicator(Context context) {
super(context);
Component.DrawTask task = (component, canvas) -> {
setPaint();//设置画笔
setBound();//设置动画边界
draw(canvas,getPaint());//内容绘制
};
addDrawTask(task);
}
(2) 动画绘制
用draw()方法在画布上绘制动画样式。由于BallPulseIndicator动画主体是三个圆，第二、第三个圆均是由前一个圆平移得到，因此要设置每两个圆之间的距离，圆的半径大小等属性。
public void draw(Canvas canvas, Paint paint) {
float circleSpacing=4; //设置圆之间距离
float radius=(Math.min(getWidth(),getHeight())-circleSpacing*2)/6; //设置圆的半径大小
float x = getWidth()/ 2-(radius*2+circleSpacing);//圆心的x轴坐标
float y=getHeight() / 2;//圆心的y轴坐标
for (int i = 0; i < 3; i++) {
canvas.save();
float translateX=x+(radius*2)*i+circleSpacing*i;//平移后新圆心的x轴坐标
canvas.translate(translateX, y);
canvas.scale(scaleFloats[i], scaleFloats[i]);//缩放效果绘制
canvas.drawCircle(0, 0, radius, paint);//绘制圆
canvas.restore();
}
}(3) 动画参数设置
通过AnimatorValue对动画参数进行具体设置，包括动画的持续时间、重复次数、启动延迟时间、缩放和旋转等（BallPulseIndicator只涉及缩放而无旋转）。
public ArrayList<AnimatorValue> onCreateAnimators() {
ArrayList<AnimatorValue> animators=new ArrayList<>();
int[] delays=new int[]{120,240,360}; //设置三个圆的延迟时间
for (int i = 0; i < 3; i++) {
final int index=i;
AnimatorValue scaleAnim=new AnimatorValue(); //值动画
scaleAnim.setDuration(750); //动画持续时间
scaleAnim.setLoopedCount(-1); //动画无限次重复
scaleAnim.setDelay(delays[i]); //每个圆的延迟时间
addUpdateListener(scaleAnim, (animatorValue, v) -> {
scaleFloats[index] = v;//控制缩放
invalidate();//刷新界面
});
animators.add(scaleAnim);
}
return animators;
}
2. 移植方法
(1) API直接替换
在安卓中使用ValueAnimator类设置加载动画的属性，移植之后这些功能主要基于鸿蒙的AnimatorValue类实现。这两个类中的方法名也不同，在进行鸿蒙化迁移时需要根据功能逐一替换。例如：鸿蒙中使用setLoopedCount()方法替换原setRepeatCount()方法来实现动画重复次数的设置。
(2) 函数重写
鸿蒙的AnimatorValue类相比较于安卓，缺少很多接口，若在实现部分复杂动画时，需要调用这些接口，只能采用函数重写的方法，这也是移植中的主要难点。如安卓中用ValueAnimator.ofFloat(1,0.5f,1)来设置动画的属性值1—0.5f—1的两次变化，实现动画的运行效果，而鸿蒙中缺少该接口，属性值只能在0—1之间单次变化，无法实现动画的完美效果，需要进行功能重写，下面给出此功能重写的代码。
public void onUpdate(AnimatorValue animatorValue, float v) {
if(v<=0.5f)
scaleFloats[index] =1-v;
else
scaleFloats[index] = v;
invalidate();
}
项目贡献人
刘磊 郑森文 朱伟 陈美汝 王佳思
